원래 장소중국
-
브랜드 이름HOWOSTAR
-
모델 번호Howo tansmission assy hw19712
-
최소 주문 수량1
-
포장 세부 사항나무 상자

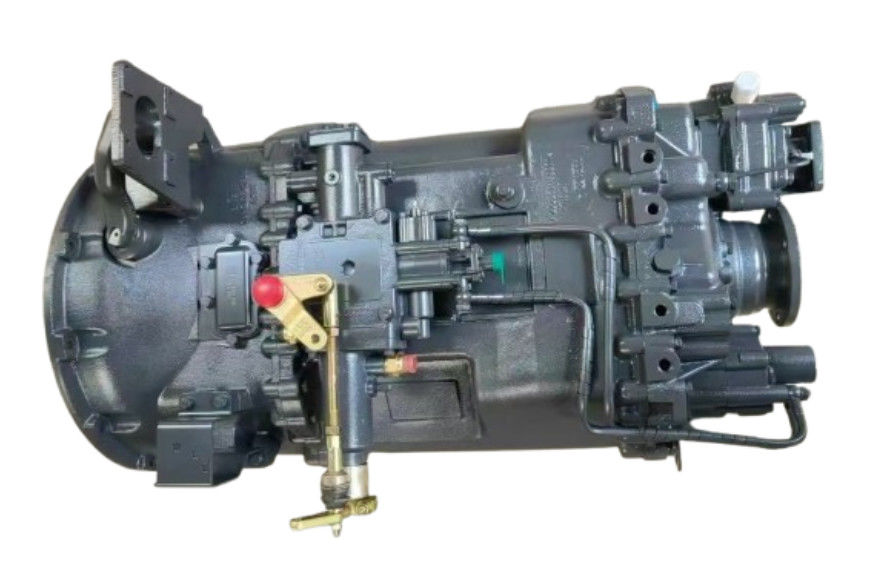

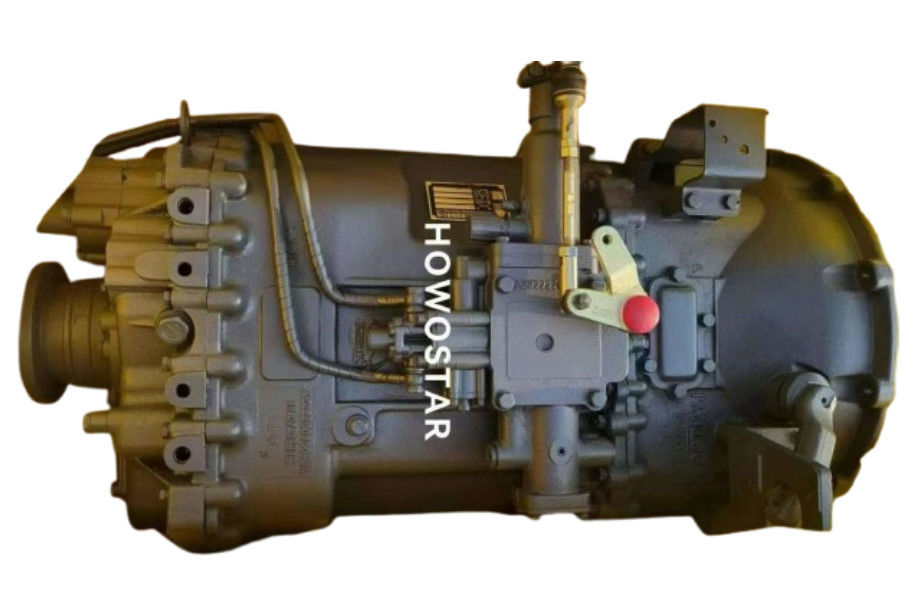

Howo tansmission assy hw19712
HW19712 변속기 집합의 기능 및 응용
HW19712 변속기, 중국 국립 중량 트럭 그룹 (CNHTC) 이 개발한 12단 수동 변속기,최적화된 전력 공급을 제공합니다., 내구성 및 다양한 운영 시나리오에 적응력. 주요 기능 및 응용 프로그램은 다음과 같습니다:
1적응력 전력 전송을 위한 다기어 구성
• 12개의 전진 + 2개의 후진 기어: HW19712는 12개의 전진과 2개의 후진 기어를 제공하며, 무거운 짐, 급진한 경사 및 고속도로 순회용으로 토크와 속도를 정밀하게 조정할 수 있습니다.
예를 들어, 낮은 기어 (1 ′′6) 는 오프로드 또는 건설용으로 높은 토크를 제공하며, 높은 기어 (7 ′′ 12) 는 고속도로 운송 중 연료 효율을 향상시킵니다.
최대 입력 토크: 최대 1900 N · m (HW19712C / CL 변종에 대해 2100 N · m) 를 처리하여 극심한 부하에서도 신뢰성을 보장합니다.
2. 무거운 용량 사용에 대한 견고한 구조 설계
• 2개 구간 배열: 2개의 주역 (6개 전동) 과 2개의 보조 상자를 포함하고 있으며, 12개의 전동 속도를 형성합니다.
• 듀얼 카운터 샤프트 메커니즘: 주 상자 는 180° 떨어져 있는 두 개의 카운터 샤프트 를 사용 하여, 샤프트 당 토크 로드를 줄이고 축 길이를 최소화 한다.
• 행성 기어 감소: 보조 박스 는 높은 토크 전송, 컴팩트 설계 및 연장 된 사용 수명을 위해 행성 기어 시스템을 사용 합니다.
3첨단 기어 전환 메커니즘
• 슬라이딩 수지 동기화: 전환은 35 ° 톱니 각도를 가진 슬라이딩 수지에 의해 실행되며, 임무를 수행하는 동안 자동 센터링 및 동기화를 허용합니다.
• 수동 주 상자 + 공기 보조 상자: 주 상자는 수동으로 전환되며 보조 상자는 고 / 저 범위의 원활한 전환을 위해 공기 제어기를 사용합니다.
4부하 분배 및 스트레스 감소
• 떠 있는 주축: 주축은 떠 있는 상태에서 작동하여 반사력을 균등하게 분배하고 전통적인 바늘 베어링을 제거하여 마모를 줄이고 신뢰성을 향상시킵니다.
• 최적화 된 기어 매시: "빨의 정렬"은 적절한 기어 enganchment을 보장하고 소음 및 진동을 최소화합니다.
5효율적인 윤활 시스템
• 강제 + 스프래시 윤활: 중요한 구성 요소 (예를 들어, 동기화 장치, 베어링) 의 강제 윤활을 위해 고 흐름 펌프와 기어에 대한 스프래시 윤활을 결합합니다.
• 통합 오일 필터: 오일 청결성 유지, 전송 수명 연장.
6전력 취출 (PTO) 호환성
• 후방 PTO 통합: 보조 장비 (예를 들어, 수압 펌프, 크레인) 에 대한 선택적 PTO (예를 들어, HW50, HW70) 를 지원하며, 추가 기름의 필요성을 제거하는 강제 윤활성화.
7가볍고 컴팩트한 디자인
• 알루미늄 합금 옵션: 선택적 인 알루미늄 하우징은 강철에 비해 무게를 최대 15%까지 줄여 연료 경제와 유료 화물 용량을 향상시킵니다.
HW19712 변속기 집합의 주요 사양
매개 변수 세부 사항
모델 HW19712 (표준), HW19712C/CL (고속 토크)
기어 구성 12F + 2R
최대 입력 토크 1900 N·m (표준), 2100 N·m (C/CL)
가속도 2600 rpm
무게 357kg (표준), 392kg (C/CL)
석유 용량 13~14.5 L
전체 길이가 915mm
헤드 기어 비율 11.8 (표준), 15.01 (대안)
산업용 용도
• 물류 및 운송: 장거리 트럭은 12단역 범위와 연료 효율성에서 이익을 얻습니다.
• 건설 및 광업: 덤프 트럭 및 발굴기는 거친 지형에서 높은 토크와 내구성을 활용합니다.
• 특수 차량: 소방차, 시멘트 믹서기 및 군사 차량은 PTO 호환성을 보조 시스템으로 활용합니다.
HW19712 변속기 집합은 다단속 적응력, 견고한 구조 및 효율적인 윤활성으로 돋보이며, 이는 중용용차 엔지니어링의 초석이됩니다.PTO와 선택적인 알루미늄 하우징과의 호환성은 산업 전반에 걸쳐 그 다양성을 더욱 향상시킵니다..
